Hier wurden noch keine beschreibenden Informationen hinterlegt.
Es gibt folgende Dokumente:
| accelerator.jpg Pinout des Acceleratorport (über den RAM Chips). Er ist zum aufstecken des Raspberry-PI Zero vorbereitet. |
| capacitor-mod.pdf Empfehlungen zum Einbau eines Glättungskondensators |

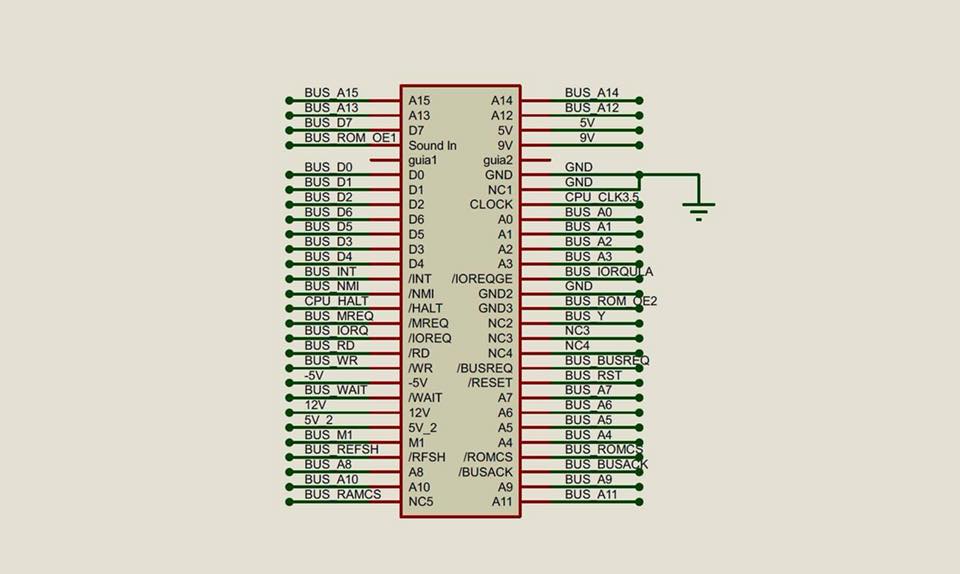

| Expansionport-NEXT.jpg Pinbelegung des Expansionsbus. (Weitgehend kompatibel mit ZX Spectrum 48) |

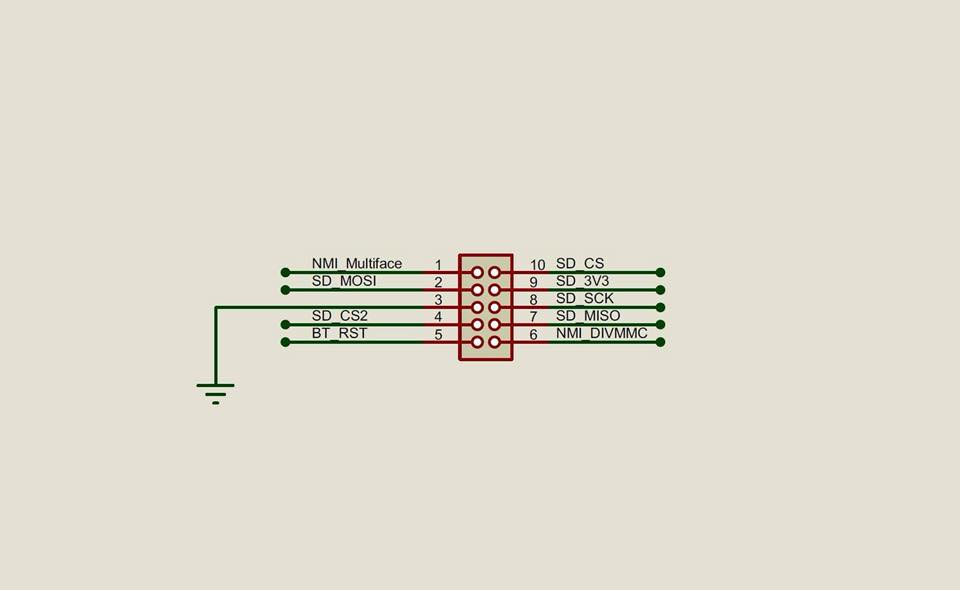

| J13-Daughter.jpg J13: Daughterboard. Der Connector liegt rechts vom SD-Card-Slot, und beinhaltet u.a. die Buttons NMI-MF und NMI-DIVMMC |

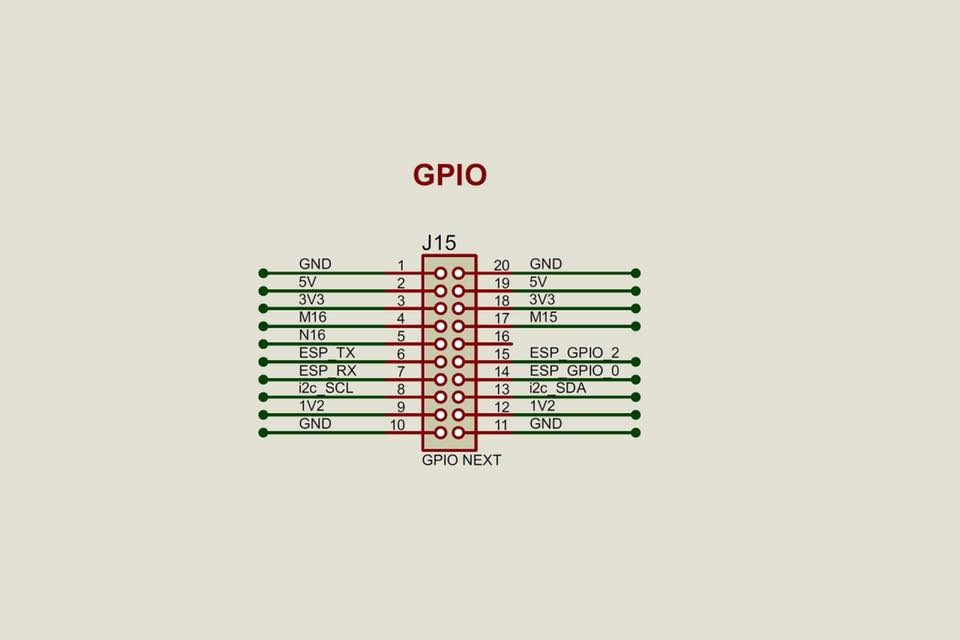

| J15-GPIO.jpg J15: GPIO. (rechts neben Keyboard-2) Enthält u.a. I2C Bus, 1,2Volt, 3,3Volt, 5 Volt |
| specnext-schematics.pdf Schaltbilder des ZX Spectrum NEXT, Issue 2B, Rev.1, März 2020 |
