Hier wurden noch keine beschreibenden Informationen hinterlegt.
Es gibt folgende Dokumente:

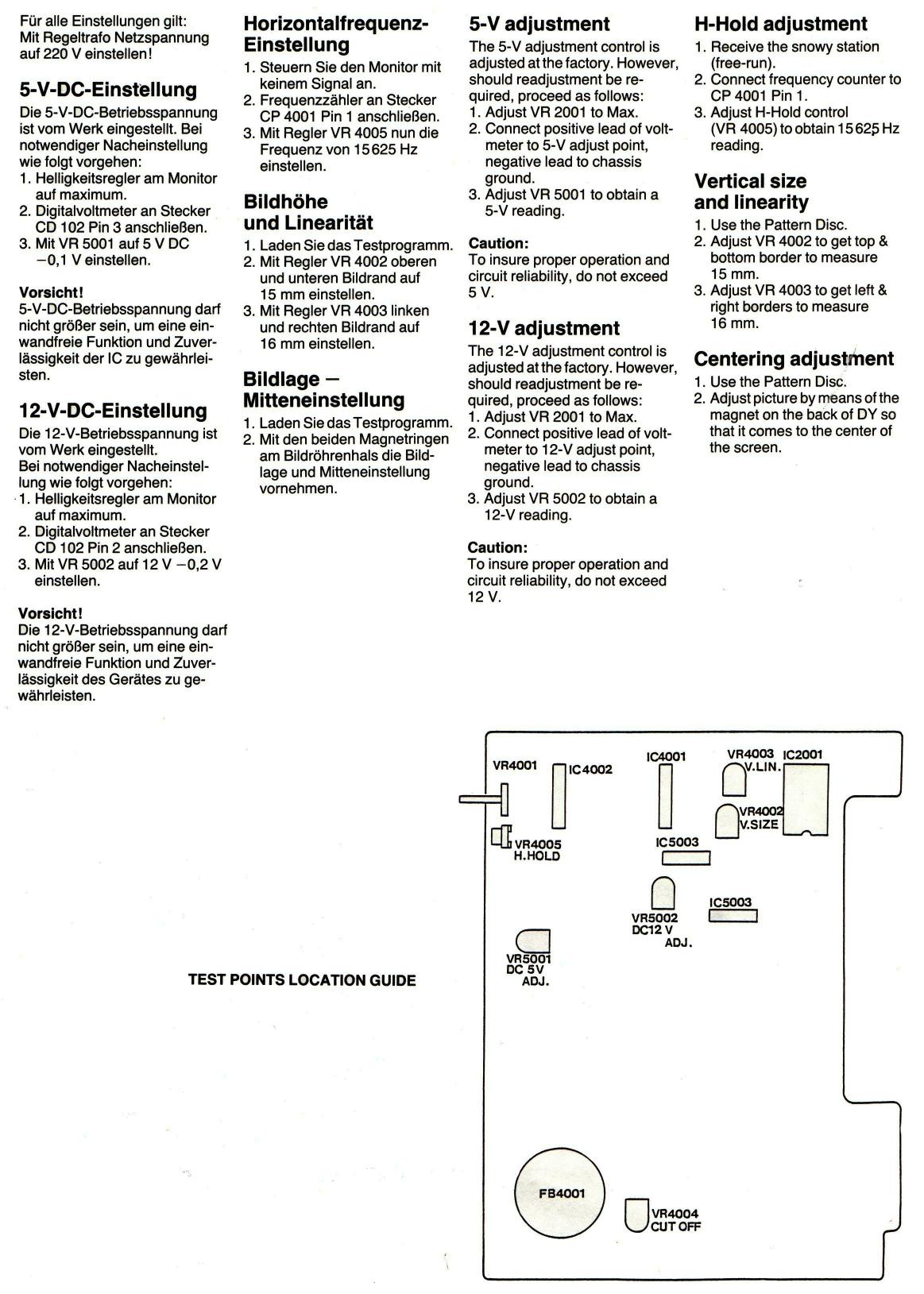

| ACDC.jpg Joyce Servicemanual Netzteil , Bildröhrenabgleich |

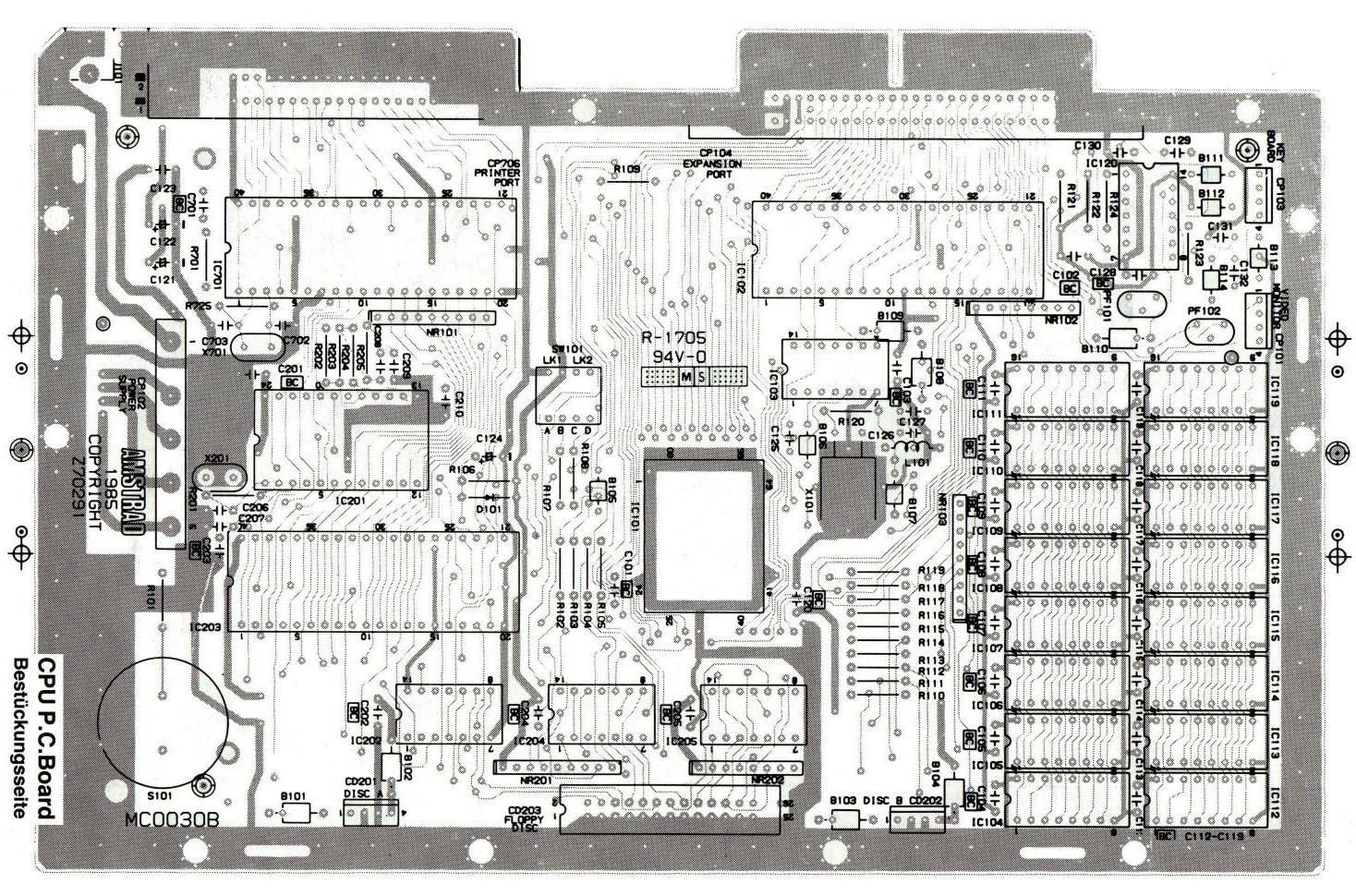

| CPU-Bestueckungsseite.jpg Joyce CPU Platine, Draufsicht. Bauteilebestückung |

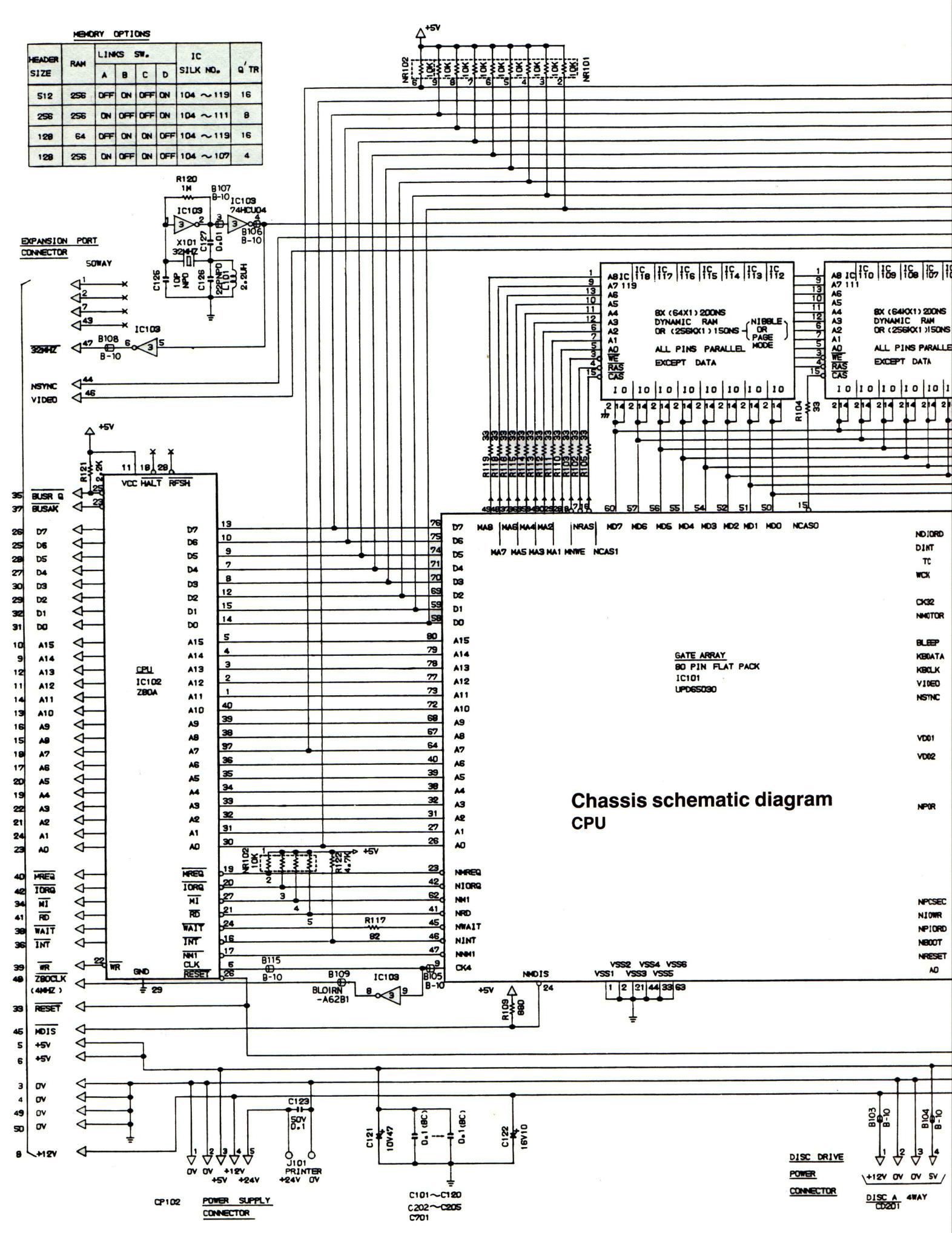

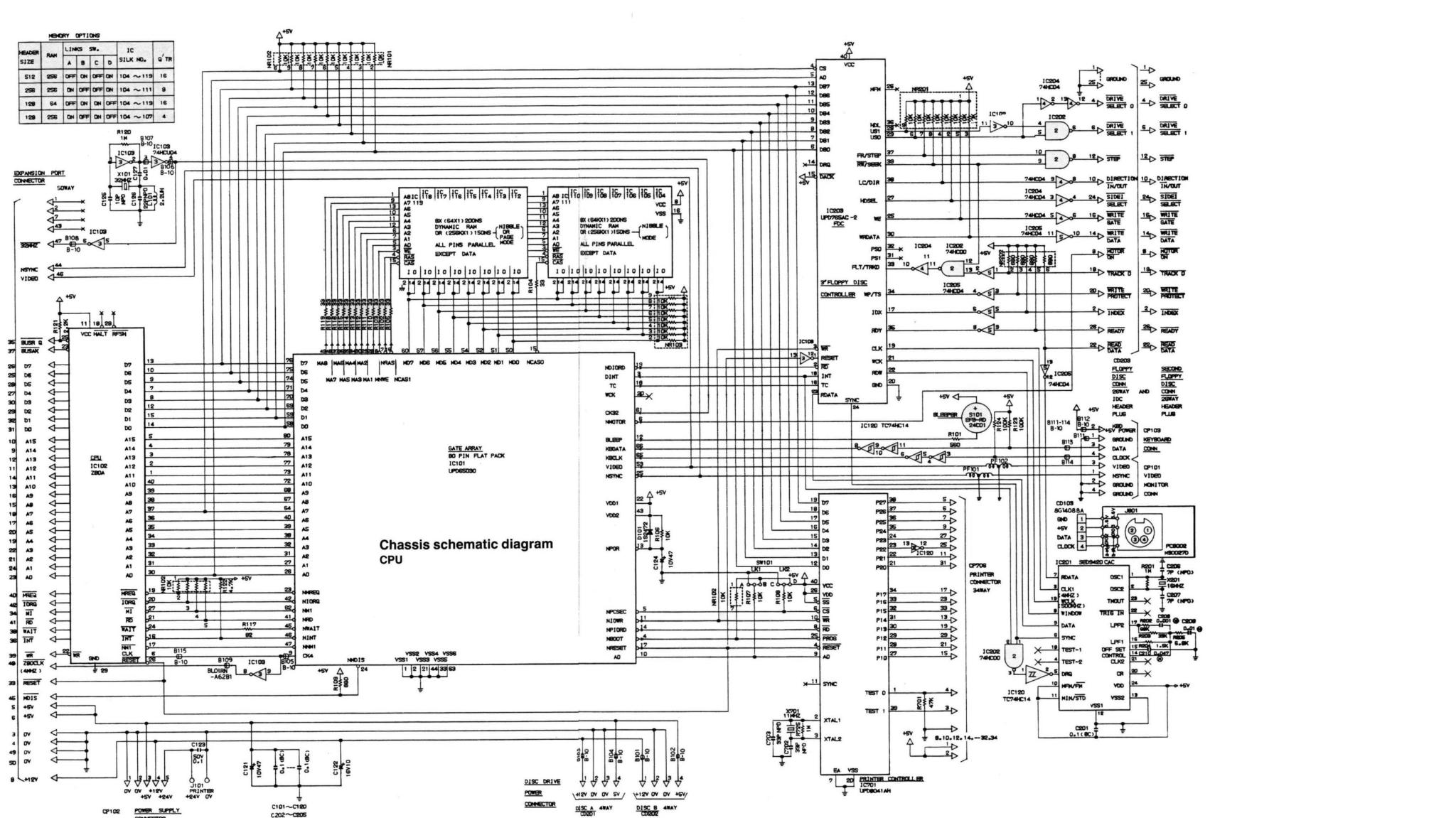

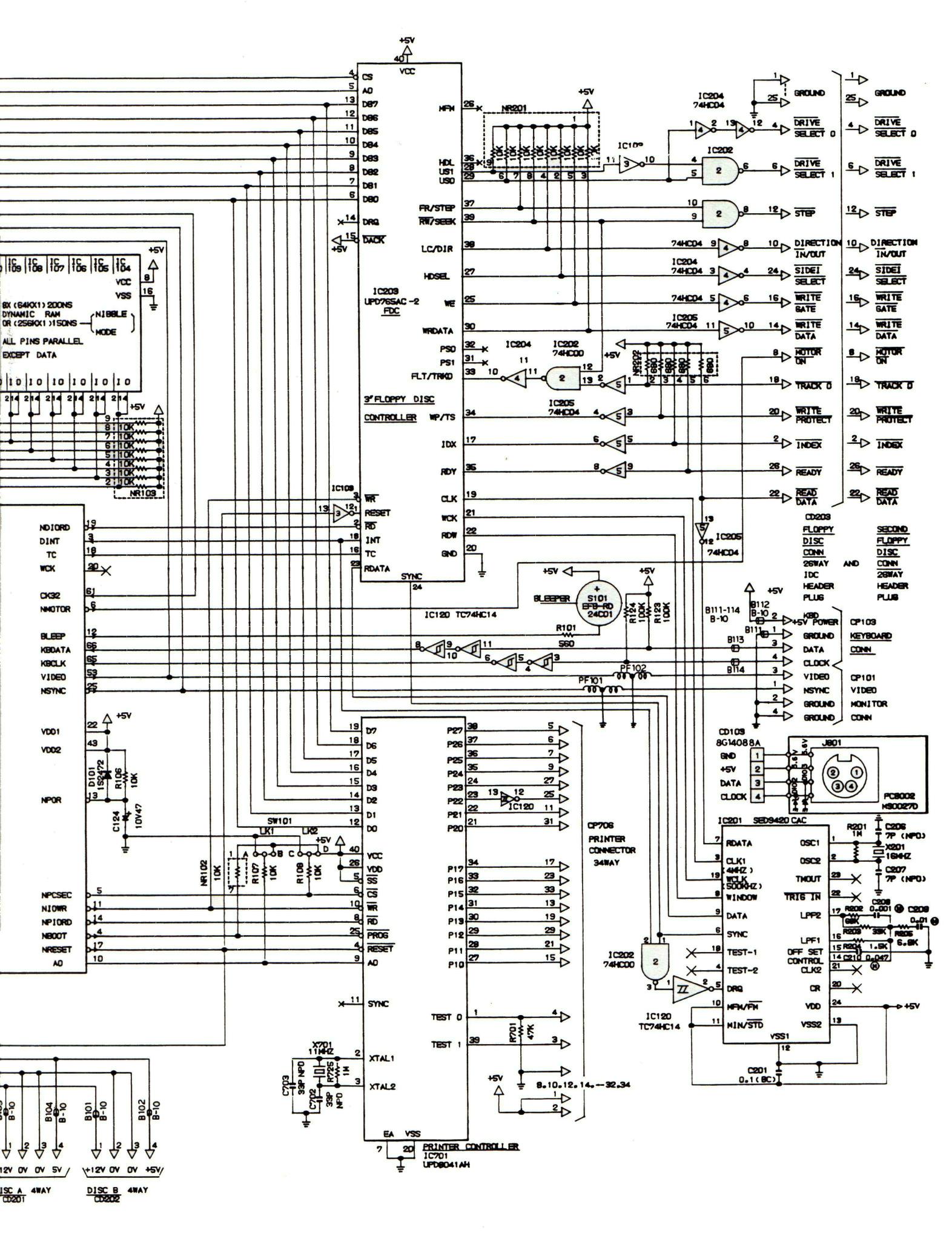

| CPU - Diagramm.jpg Joyce CPU Schaltbild |

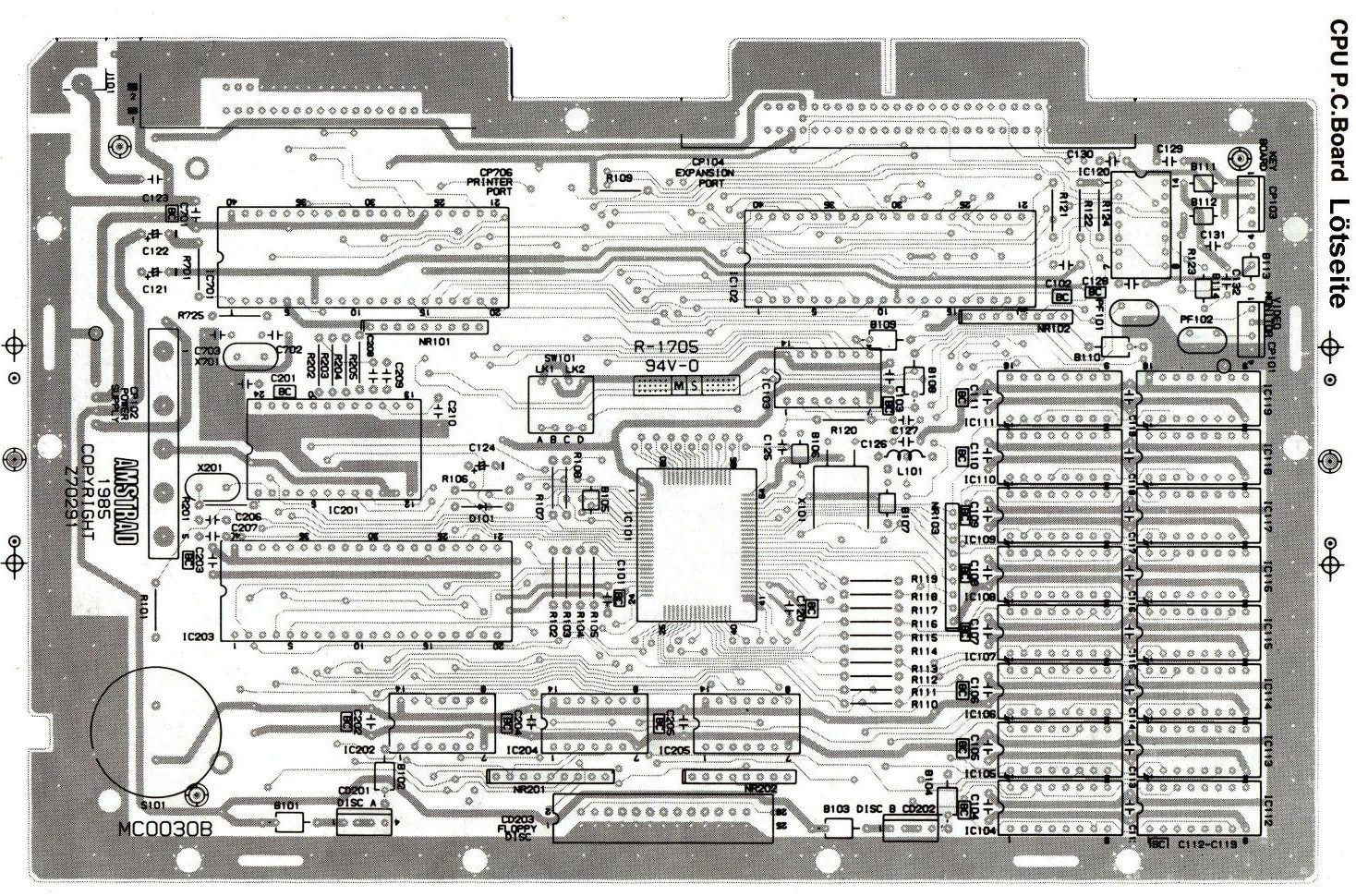

| CPU-Loetseite.jpg Joyce CPU Platine, Lötseite |

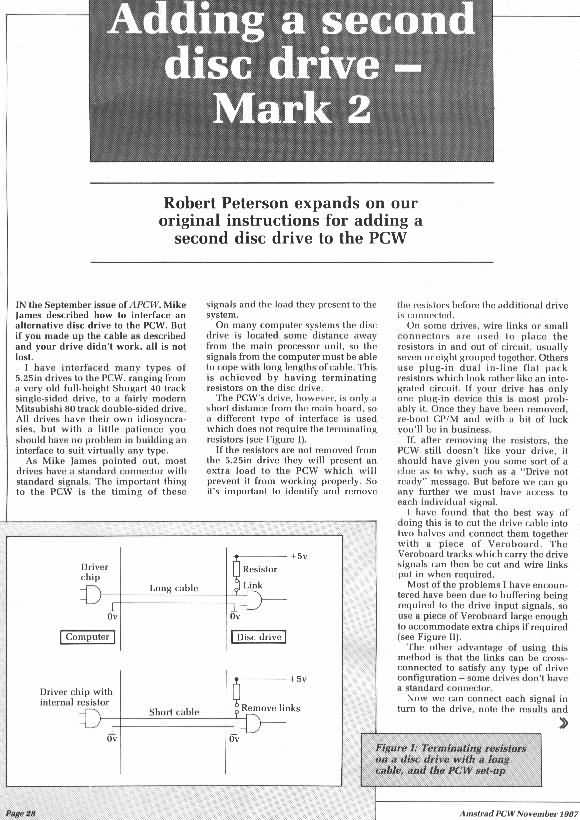

| drive1.jpg Joyce : Anleitung zum Einbau eines Zweitlaufwerks, Seite 1 |

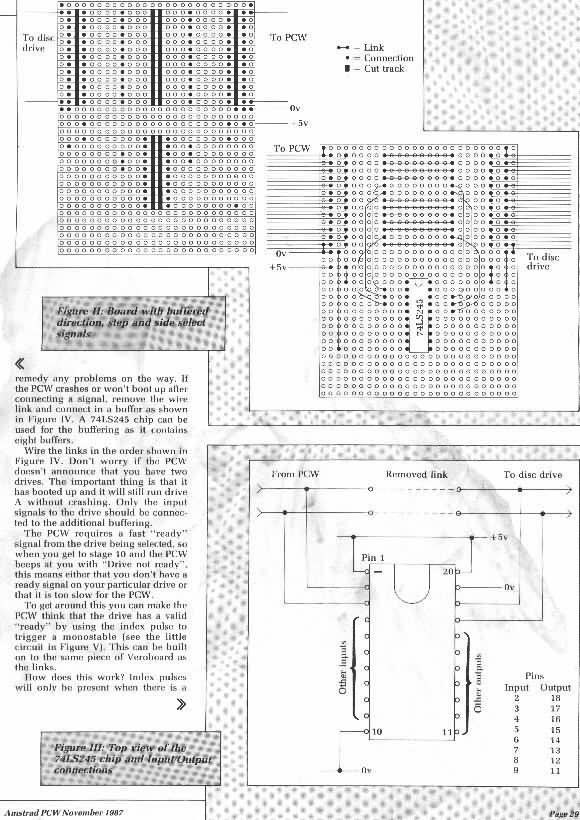

| drive2.jpg Joyce : Anleitung zum Einbau eines Zweitlaufwerks, Seite 2 |

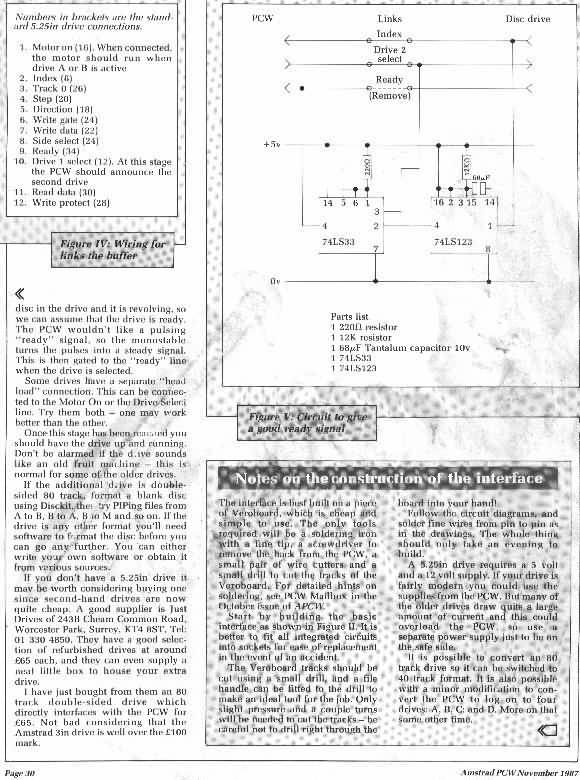

| drive3.jpg Joyce : Anleitung zum Einbau eines Zweitlaufwerks, Seite 3 |

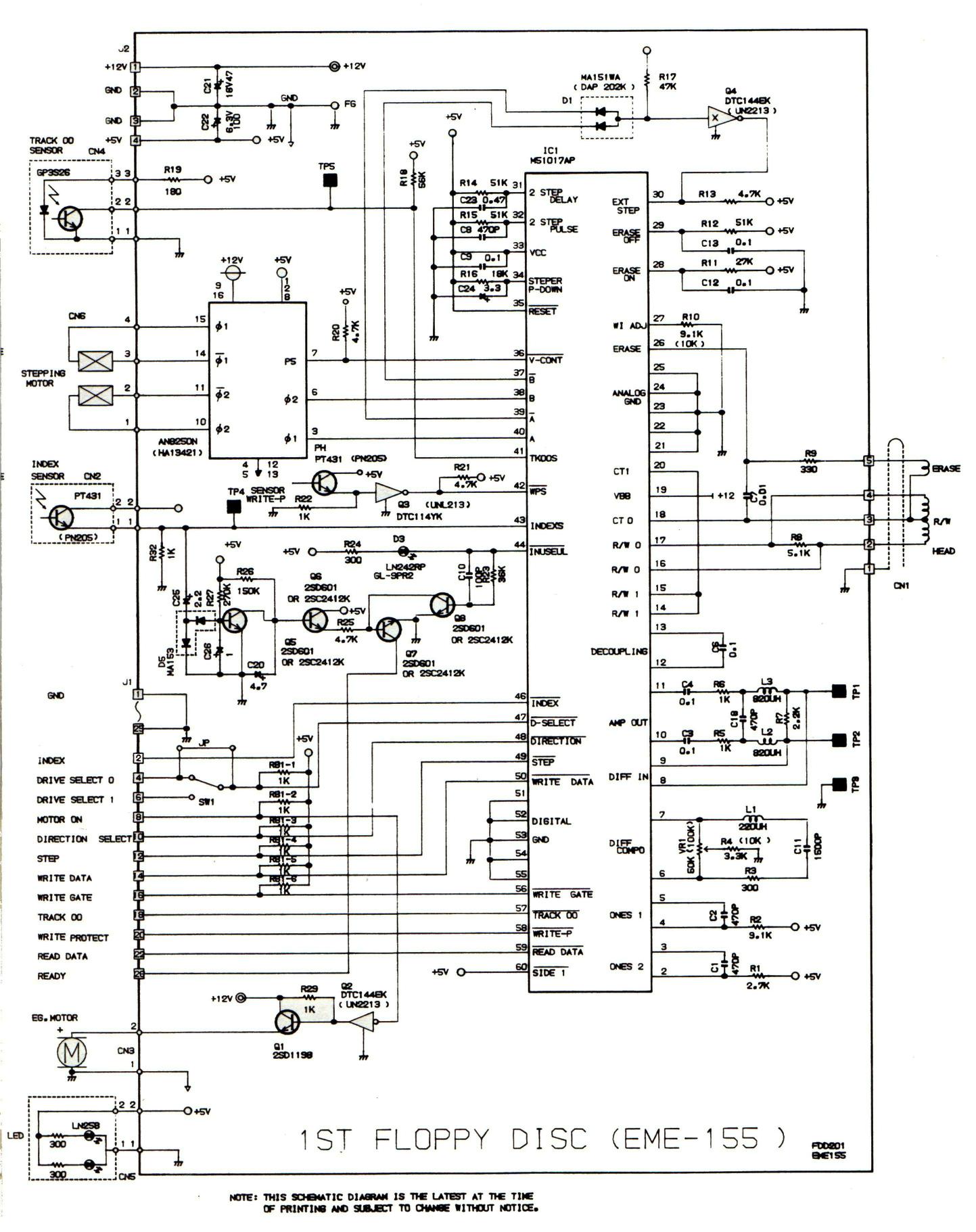

| Floppy - A - Diagramm.jpg Joyce Diskettenlaufwerk, LW A:, 180 K |

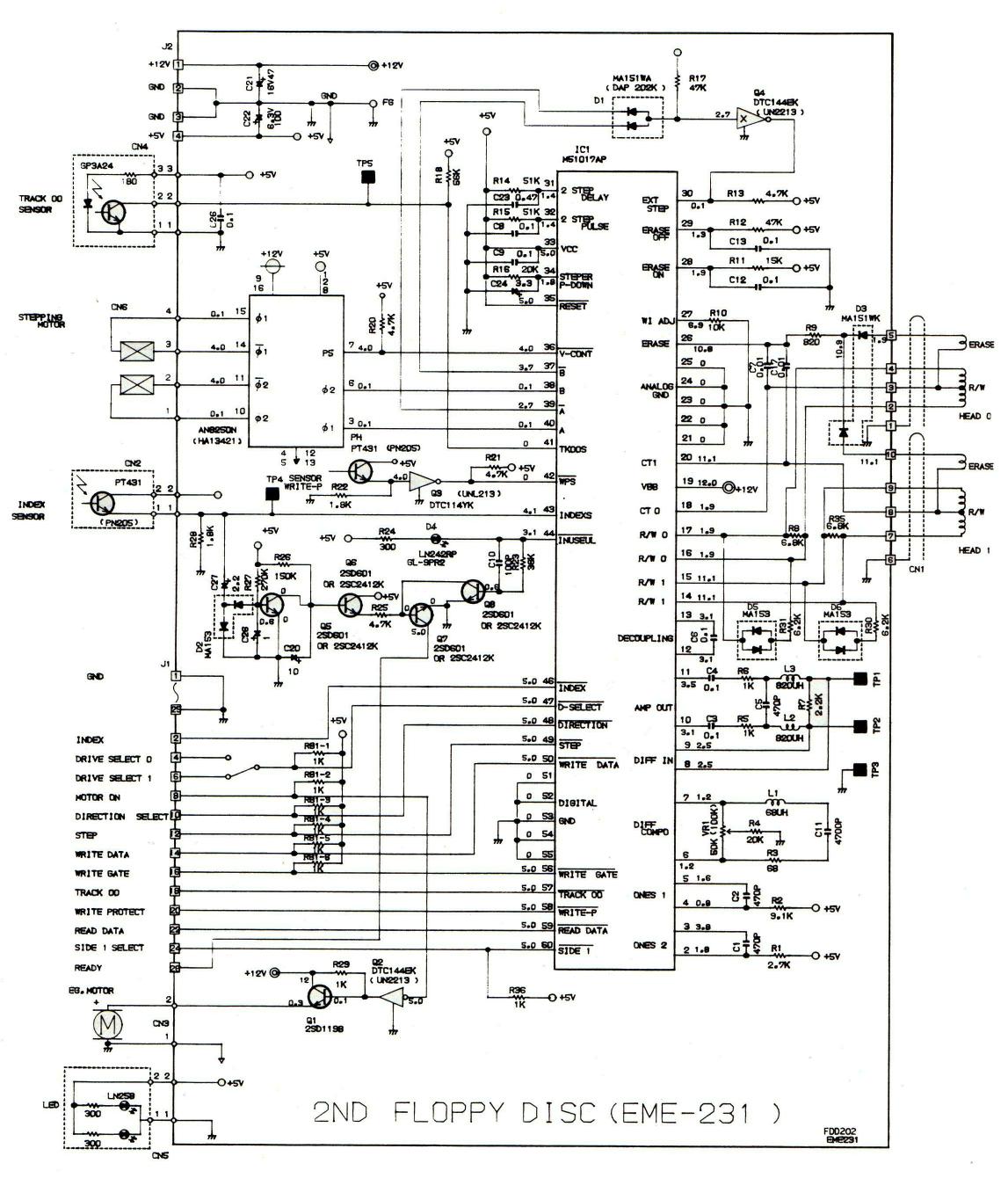

| Floppy - B - Diagramm.jpg Joyce Diskettenlaufwerk, LW B: , 720K |

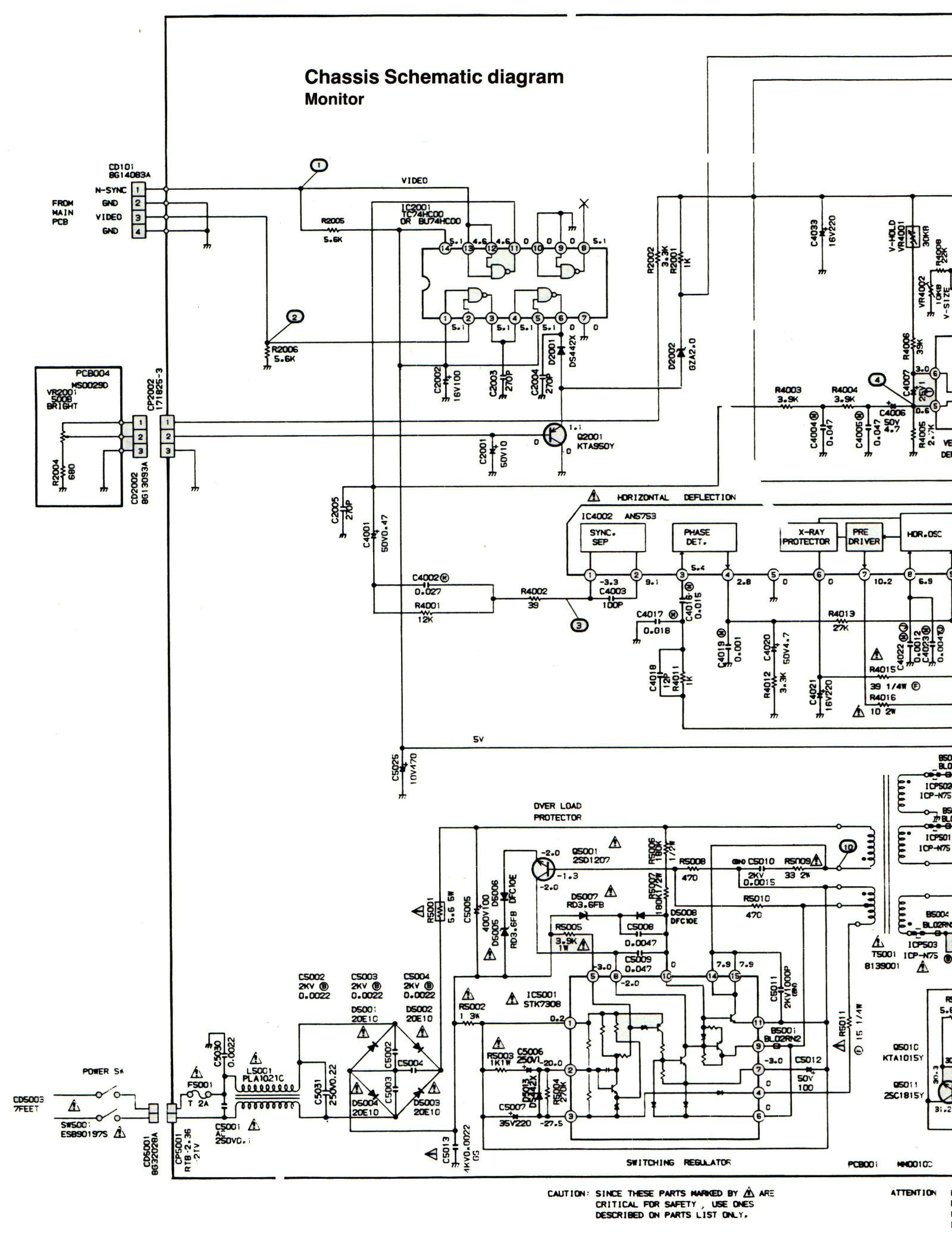

| Monitor - Diagramm 1.jpg Joyce Monitorschaltplan, linke Seite |

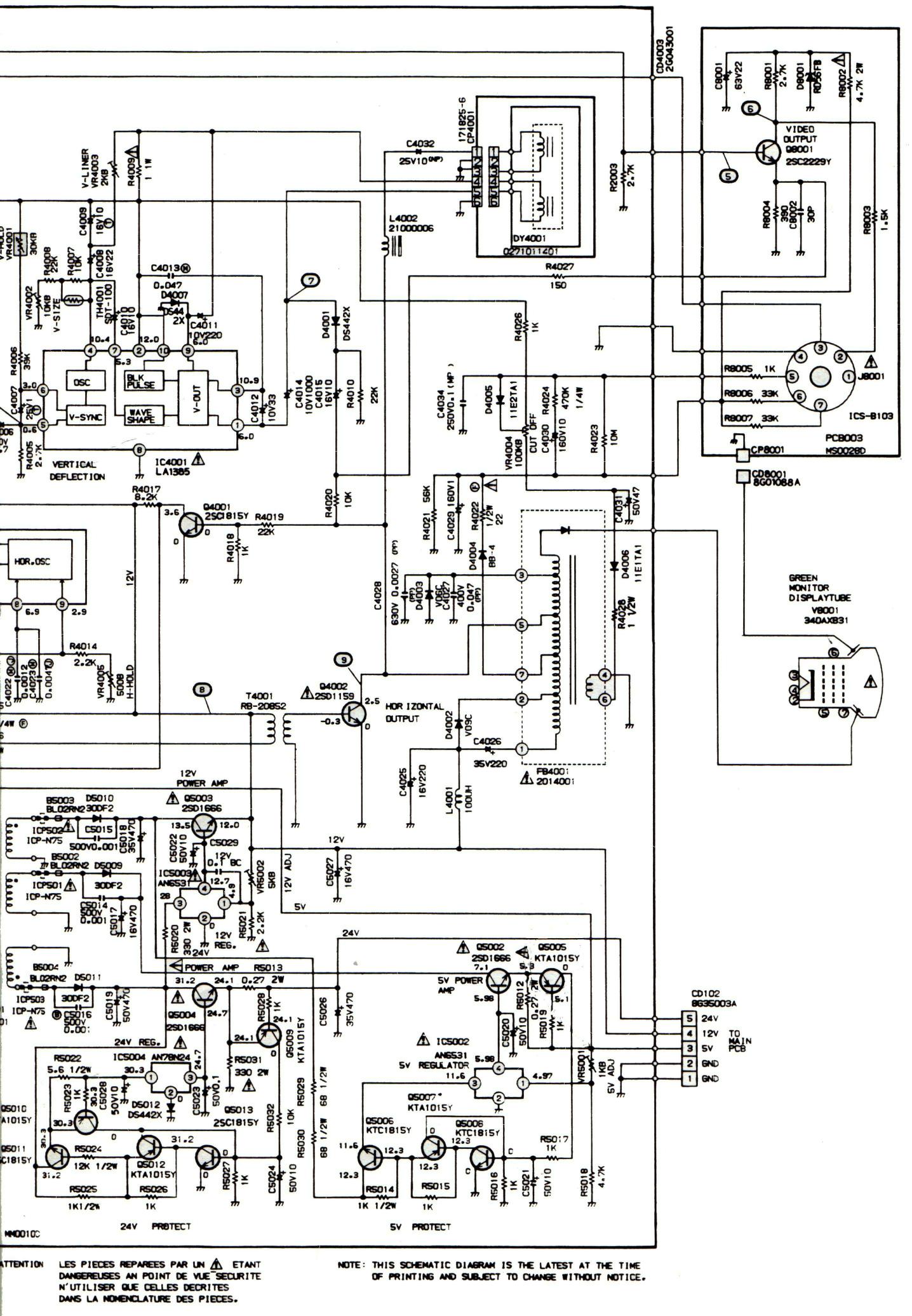

| Monitor - Diagramm 2.jpg Joyce Monitorschaltplan, rechte Seite |

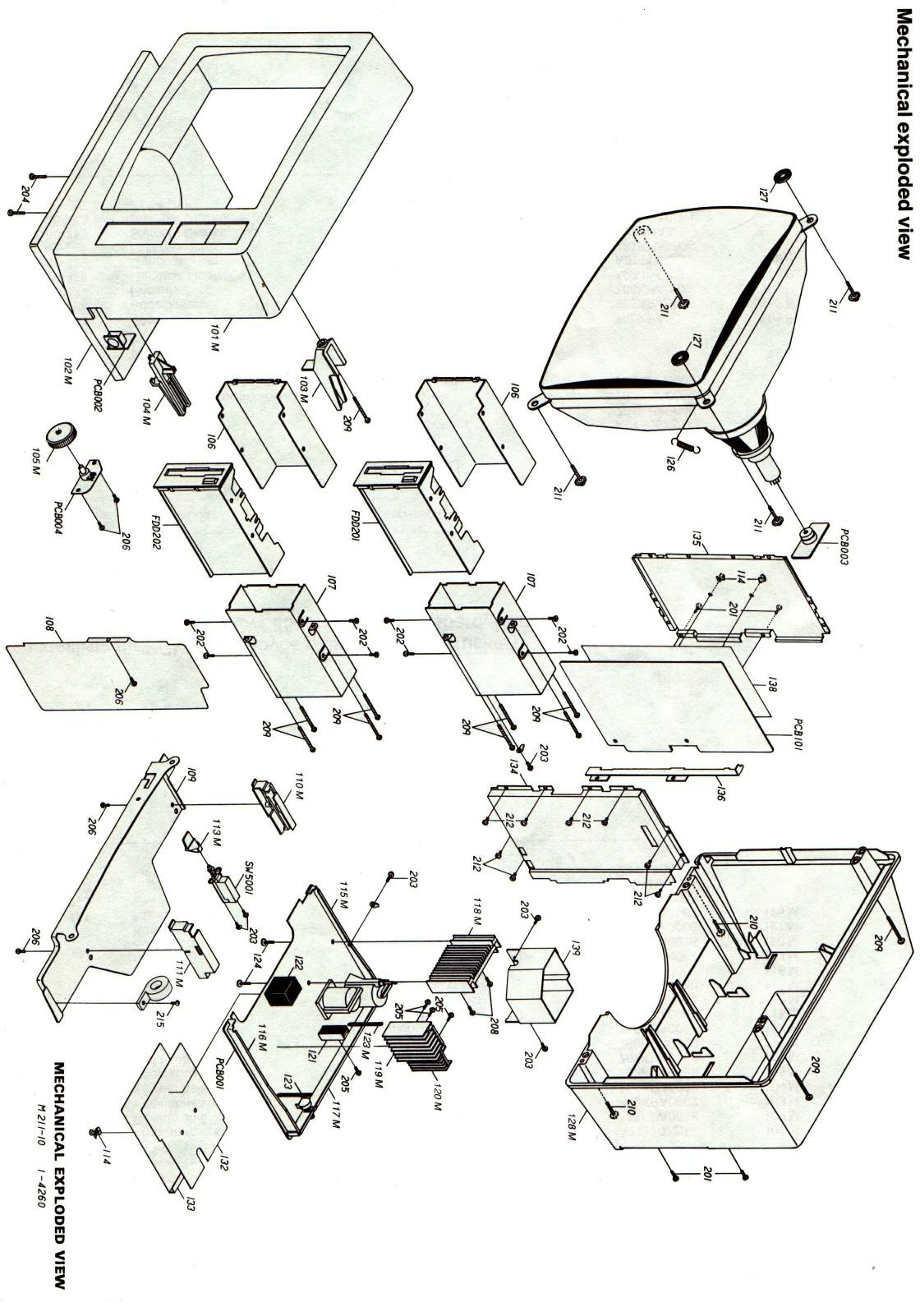

| Monitor-Gehaeuse.jpg Joyce Innenaufbau, zerlegte Ansicht |

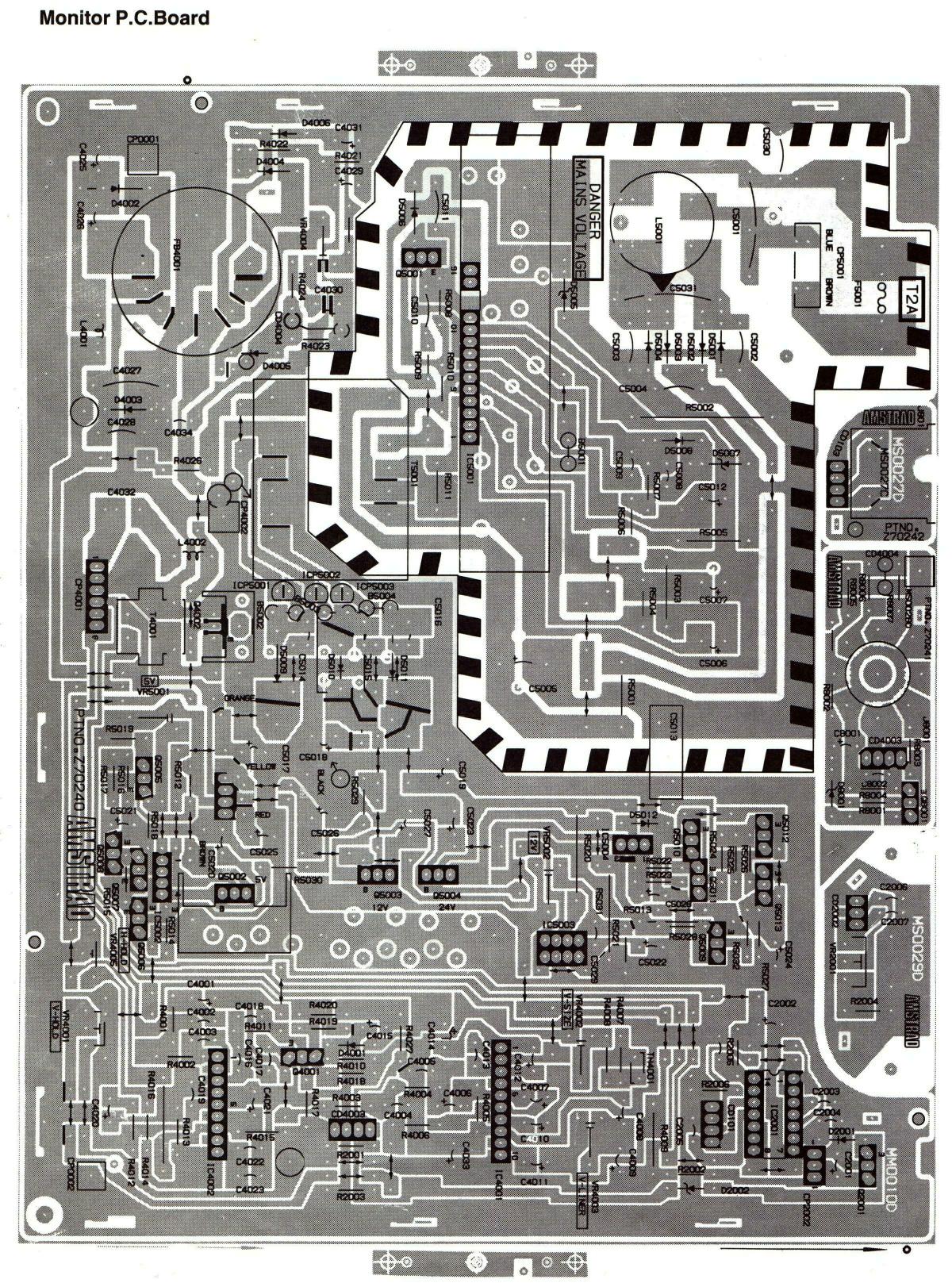

| Monitor - PC Board.jpg Joyce Monitorplatine, Bauteileseite |

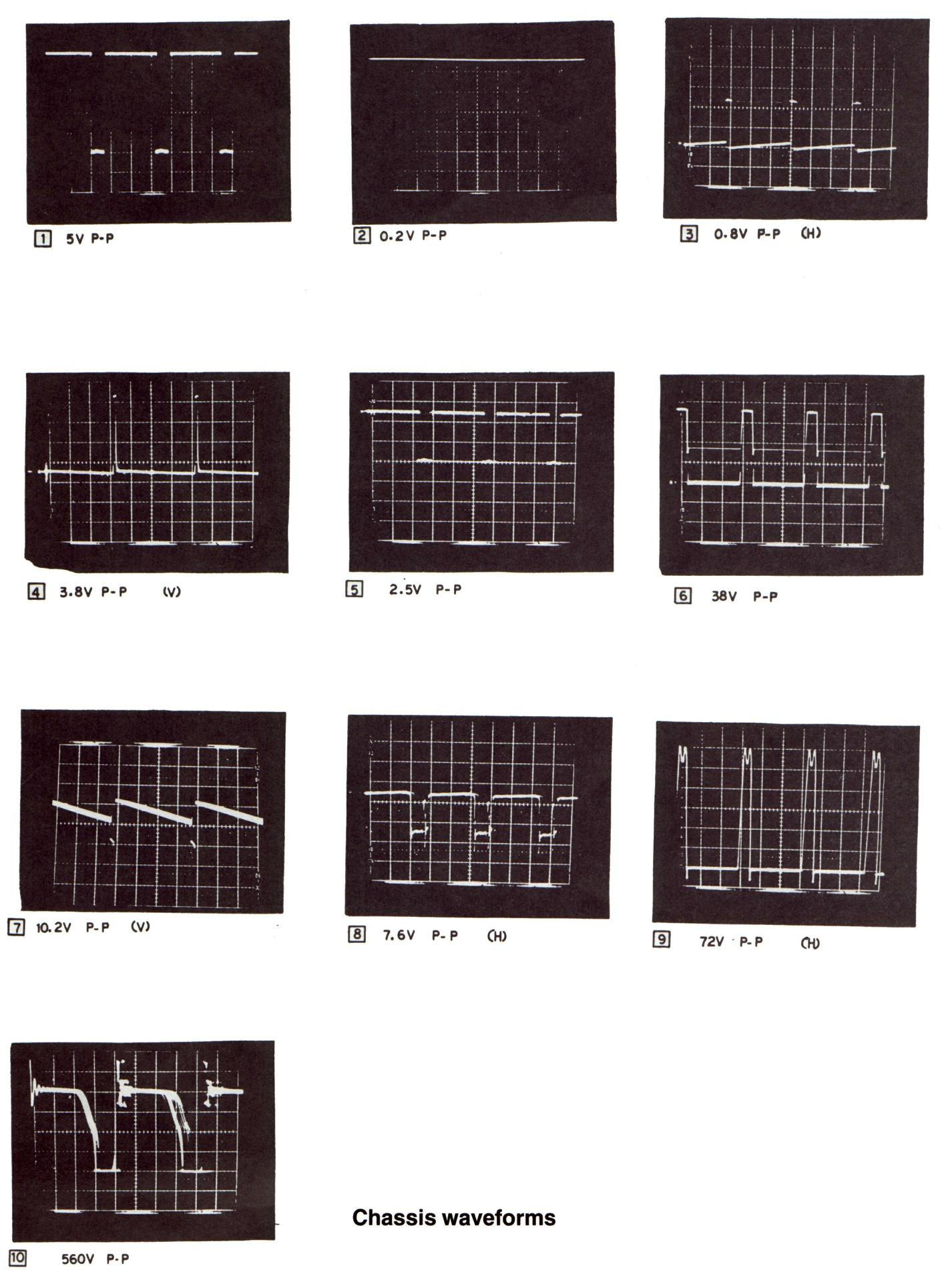

| Monitor - Waves.jpg Joyce Servicemanual : Oszilloskop-Messpunkte |

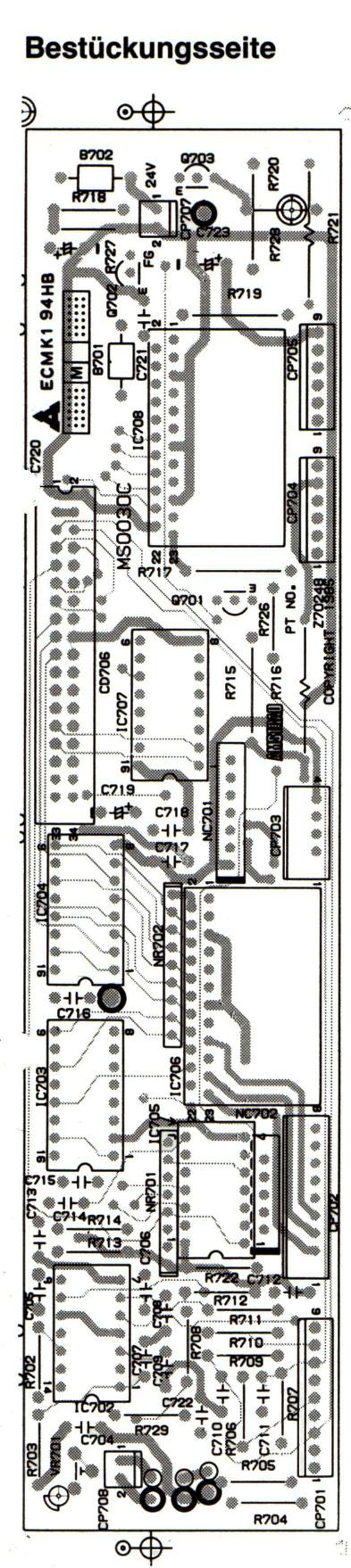

| Tastatur-Bestueckungsseite.jpg |

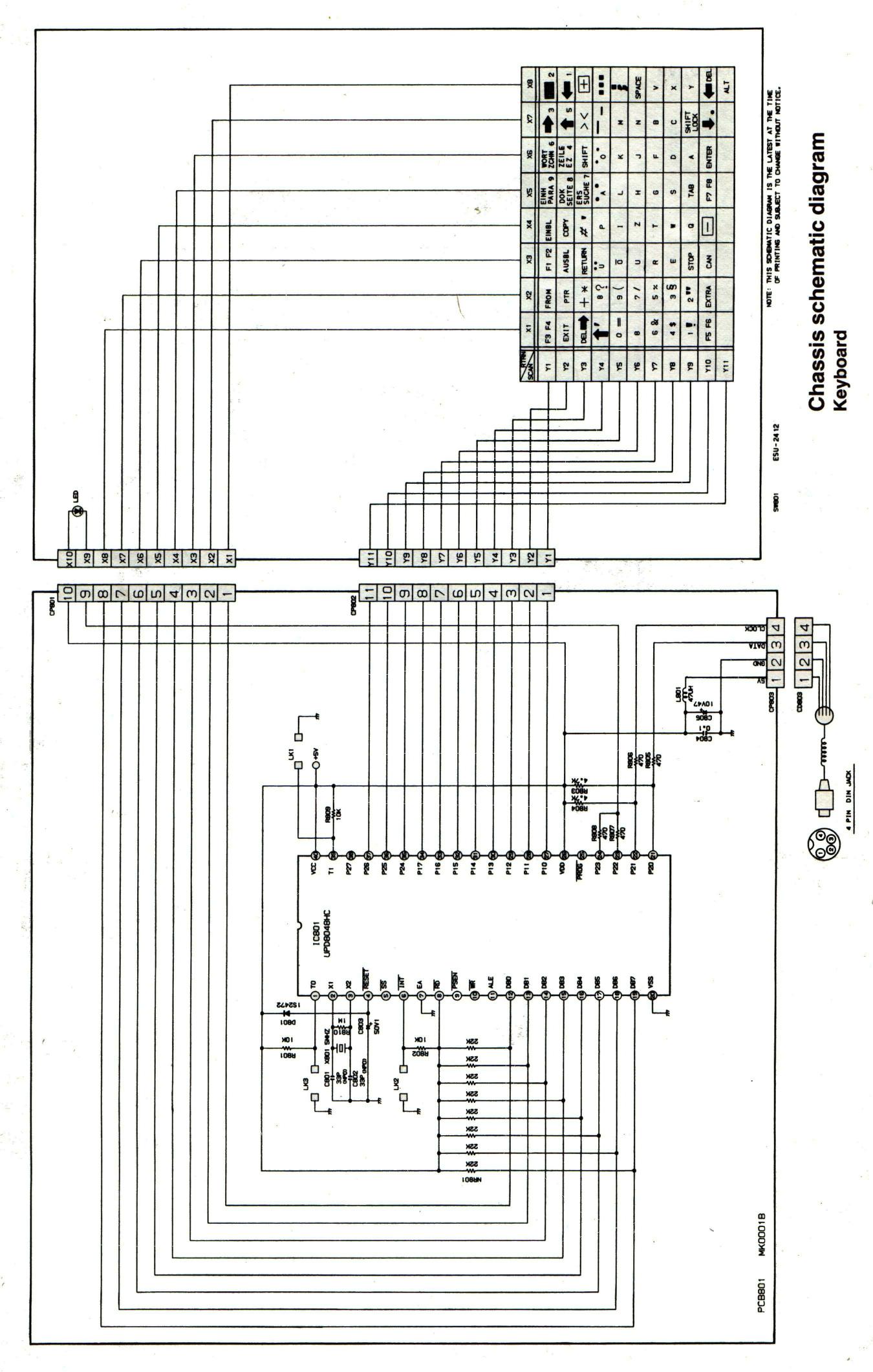

| Tastatur - Diagramm.jpg |

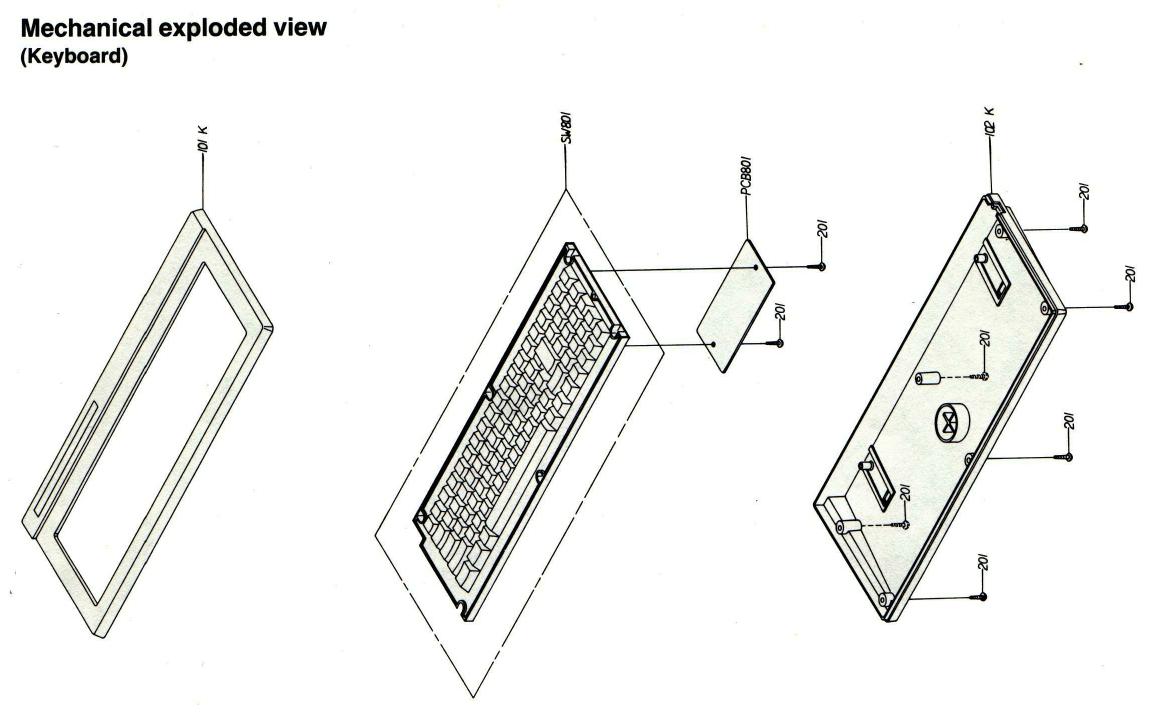

| Tastatur-Gehaeuse.jpg |

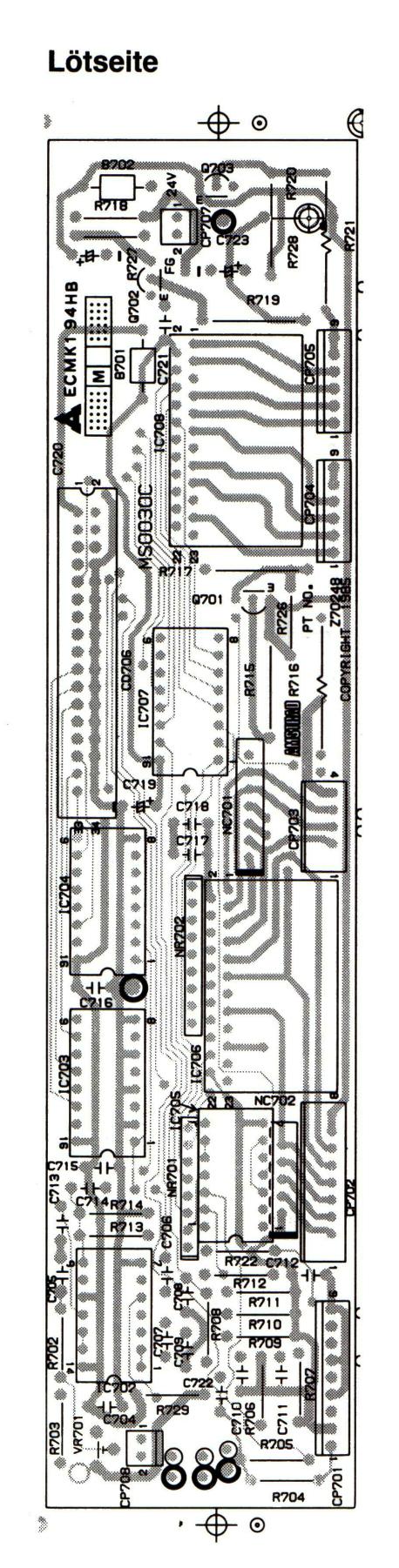

| Tastatur-Loetseite.jpg |

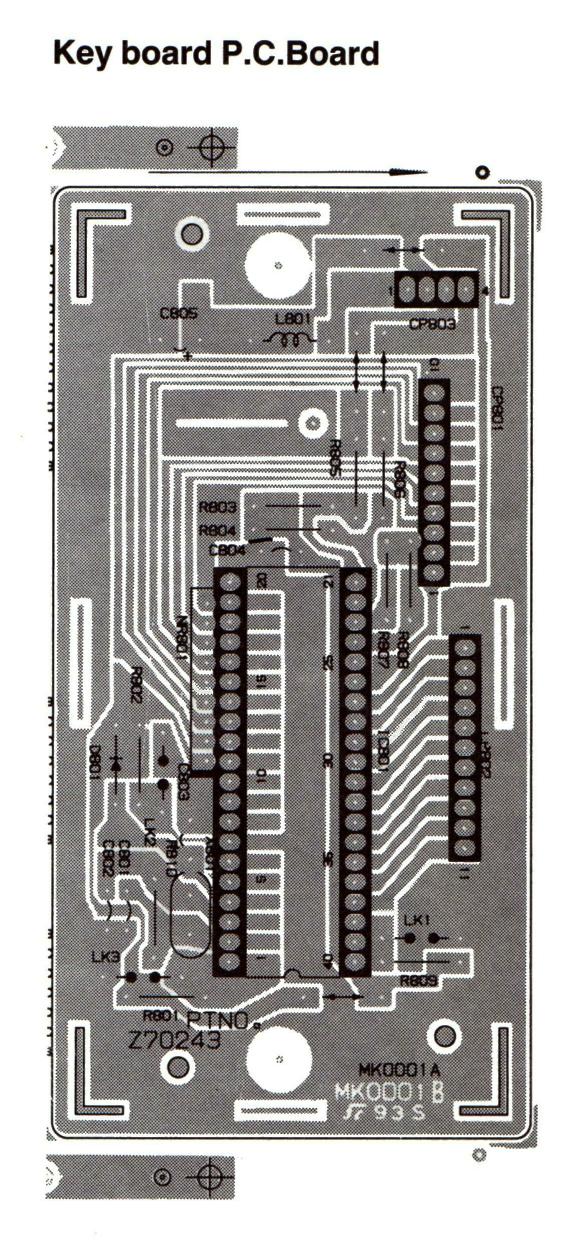

| Tastatur - PC Board.jpg |
